導語： 對于戶外照明行業來說，防水是過去、現在和未來一直探究與討論的課題。

　　那么眾多的戶外照明從業者對于這個課題的認知究竟有多深呢？很多人的觀念是防水等級越高，就越厲害，產品技術水平越高，有些制造商還會以產品做到IP68將其作為一種技術突破來標識自己。很多業主、需求方甚至于照明設計人員，在遇到戶外照明產品時也下意識會問其防水等級多少？其意識中也是認為防水等級越高越好，越安全。那么，事實果真是這樣嗎？

　　今天我們一起來探討一下這個課題。

一、防護等級標準

　　說到這個課題，首先我們還是從原理開始，先弄清楚防水的標準與條件。依照國家標準GB 4208-2008與國際標準IEC60529-2001規定，IP是一個編碼系統代碼，用于指明機殼對于外部固體目標與水進入的防護等級，并給出對應的明確信息。

　　IPXX中第一個數字是指固體目標對機殼進入的等級信息，這里探討的IP6X已經是灰塵封閉等級，是固體目標進入防護最高等級，也不需要做詳細展開。IPXX第二個數字是指水對機殼進入的等級信息，具體等級信息定義如圖表1（為方便閱讀習慣，后面文中IP第一個數字就統一帶上6）。戶外照明產品防水等級常用起點就是IP65，我們今天著重探討IP65-IP68的區別。

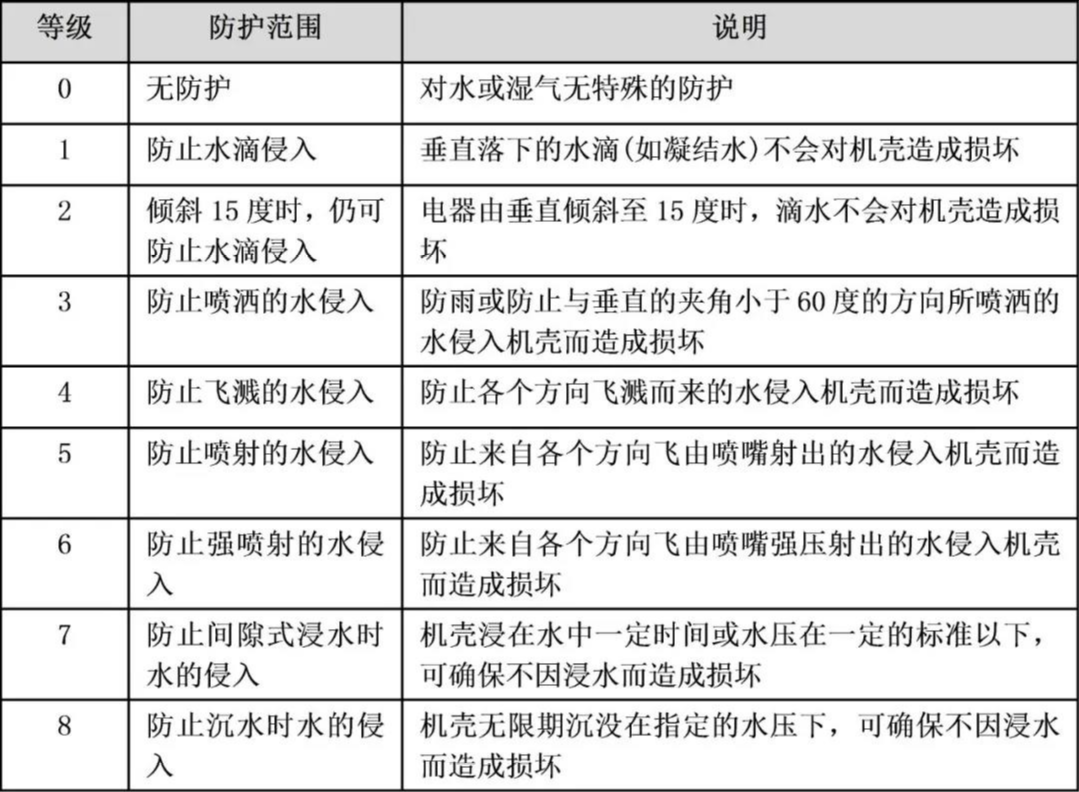

    表1：防水級別定



　　由圖表1定義中可以看出，IP65與IP66的防水屬于同一個防護級別，均為加壓水淋；IP67與IP68的防水均為浸水等級，級別相對來說延升了一個層次。

　　雖然IP67與IP68同屬于一個層級，但從定義與測試方法（參考圖表2）來說，我們很容易發現從1到7均有量化的標準，而唯獨8是沒有量化標準的。

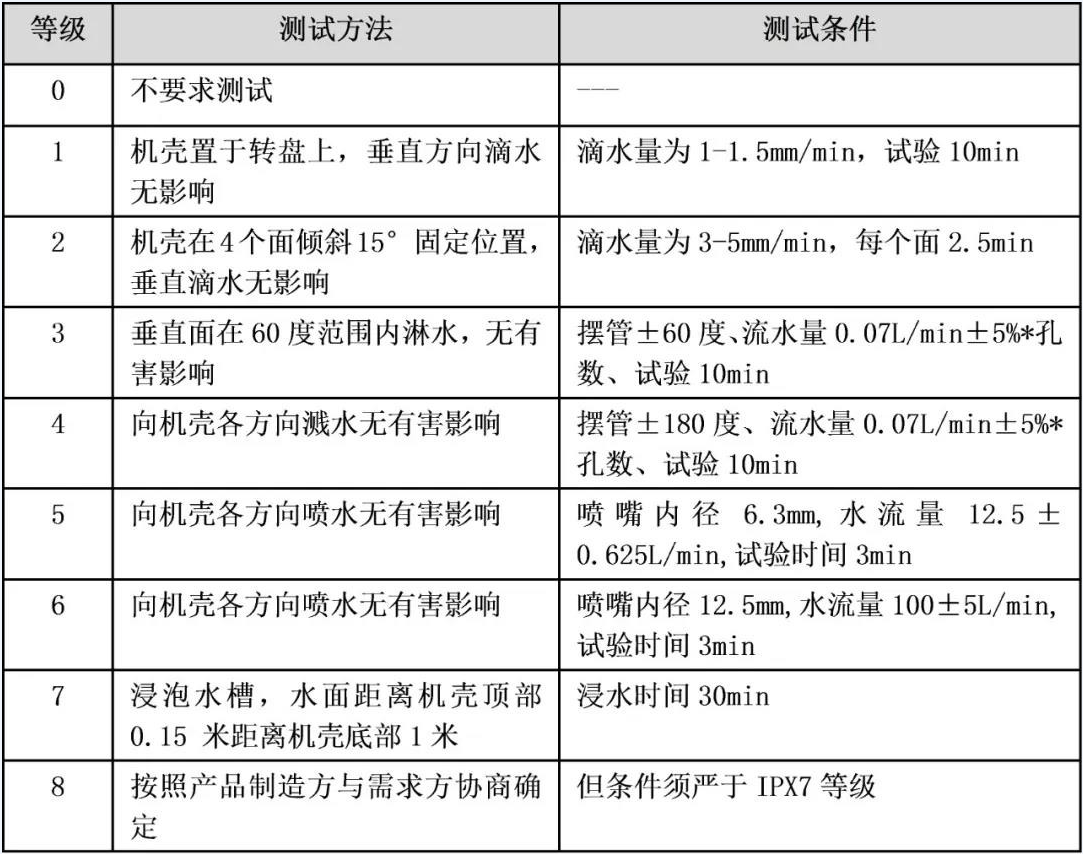

 表2：防水測試方法



　　從廣義上理解，IP68的防水要求是一個動態值，是可以由雙方協商約定防水等級要求的，但總要求就是要比IP67條件嚴苛。

　　說到這里，那么很多人會問，那標識IP68的產品是怎么回事，如果沒有標準，IP68的測試報告是怎么來的？這是個很好的問題，IP68雖然是一個動態值，也還是有區間標準的，能出檢測報告也肯定是有量化標準的。區間值通常是使用深水試驗機在1米至50米的范圍取得數據，近些年有些潛水性的設備將這一數值提高到了500米，當然，在大于50米以上的深度絕大多數產品已

經失去參考意義，至于中間是要求多少米水深就看雙方協議了。

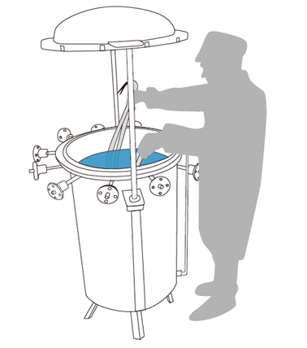

IPX8潛水測試機



　　那么那些標識IP68，并出具測試報告的是怎么一回事呢？這個也很簡單，我們照明產品提供到測試機構，在3米水深連續30分鐘水浸，沒有對燈具形成有害影響，即可出具測試報告給你了。相比IP67，IP68的報告條件也是很輕松的，甚至很多IP66的產品也能通過測試。由此可見，這個報告對你實際使用場景中有多大的參考依據，就靠你自己判斷了。



二、廠家如何選擇合適的防護等級

　　現在我們搞清楚了IP65-IP68戶外防水等級的定義與標準后，對于我們生產廠家來說，如何辨識自己產品的防水等級，應該做到什么樣的等級才是合適的呢？我們從多方面來分析一下，首先戶外照明產品，特別是帶智能控制的戶外照明產品，是一個包含“光”“機”“電”“熱”等多個方面的總成產品，其復雜程度高于大多電器類產品，并非一個簡單組合品。

　　在防水性能上，最主要體現在機構的設計與處理上，而機構的設計方向與目標，會直接影響的就是“熱”處理。防水等級做得越高，相應的熱處理難度就越高，對生產工藝要求也會越高，當然成本也相應的增加，所以不是將防水等級做得越高越好，而是做到對應需求等級最為重要。

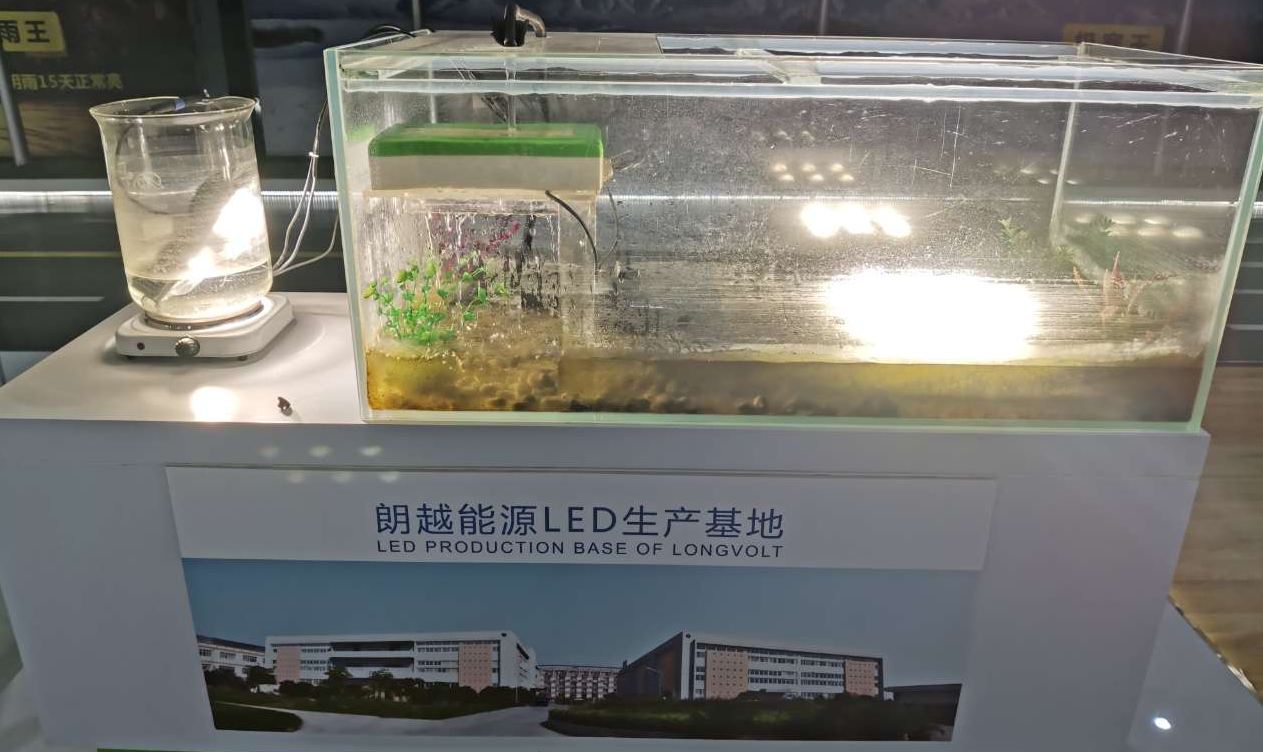

朗越能源太陽能路燈產品防水與耐熱演示



戶外照明產品見得最多的防水等級就是IP65與IP66了，這兩個防水等級已經囊括了大多數的戶外照明應用場景。

絕大多數IP65、IP66等級的產品是3-4次結構組合產品，機殼大部分是金屬、塑膠、亞克力、玻璃與PC等材質，防水關鍵是將所有涉及電子與連接線部分用樹脂或硅膠等覆蓋。其缺陷是對產品的光學影響特別大，膠水覆蓋平整度要求比較高，有些產品經過兩次光學改變后，色飄可能會去到50%以上，同時亮度也大打折扣。也有很多廠家為了避免打膠而推出了物理性防水結構，利用兩種高密度材料中間加橡膠墊等材料的方式物理壓合。其雖然減少了對光學的影響，但這對壓合強度與平整度的拿捏，是有很高要求的。況且不同材質的膨脹系數與劣化速率不同，讓純物理結構防水產品長時間適用戶外使用，還是相對艱難。

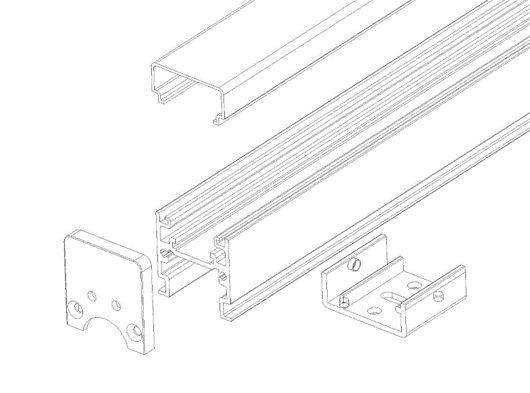

4次結構組合產品



對于3-4次結構組合產品配合膠水覆蓋達成IP65或IP66等級還是比較容易實現的，但隨著應用的細分化，很多應用場景開始細分化，對防水等級要求也相應提高了。我們很多生產廠家，就開始在機構設計上開始下功夫，一個方面是將機構層次與膠水覆蓋的工藝多次化，另外一方面就是將結構組合簡化，甚至開始出現了一體成型的機殼產品。于是市面上就出現了很多標識IP68的產品出來了，比如說IP68的投光燈、線條燈、洗墻燈與點光源等。準確來說，IP68是指在水下應用等級的定義，也就是說這要在水中安裝使用的產品。

其次，做到了IP68的產品，是做到了哪個層級的IP68，是10米還是50米深等級呢？而對于一個做到了IP68-10米以上等級產品，其內封閉等級是很高的，其水分子都無法進入的環境，可以想象其對導熱散熱的條件也會是極其苛刻的。這類產品如果萬一用到了空氣散熱環境中的話，其是非常致命的，相當于從一點燈開始，每天都在做加速老化。

在宏觀的角度來說，我們產品的兩種結構的結合是相當緊密的，但在微觀分子結構大小，特別是在熱溫度差異下，這種的緊密結合就會被擴大。當然這里又有很多人說我是一體成型的，達到IP68并且水下直接使用沒有問題。市場上，我們沒有看到高密度儲如金屬甚至塑膠類一體成型的照明產品，畢竟照明是要出光的，絕大多數一體成型的照明產品是PVC、PU或SILICONE等膠制類產品。這類膠的密度大多在1.2左右，與水大致相當，其分子結構大小也大致相當，而燈具是一個發熱能耗大于發光能耗，光源LED結溫可以去到100多度。當長時間點亮燈具的時候，燈具本體也開始熱脹，變相拉大了分子結構，水分子是較易透過本體進入內部空間的。更何況水中的元素也很復雜，像溫泉、游泳池等富含氯元素，極易與膠制類產品產生化學反應。



三、用戶如何選擇合適的防護等級

　　以上是從生產者角度來解析防水等級的，那么下面我們從應用的角度來看，我們在不同的場合應該選用什么防水等級的燈具呢？相信大家不會再一味的追求IP68等級的燈具了吧，畢竟水中應用的場景相對偏少，即便能過IP68等級也不代表就能直接水下使用。即便要用，也只需要做好二次防護，用普通IP65或IP66甚至IP67等級的燈具安裝即可。

　　除去IP68防水等級的應用場景外，我們就剩下IP65、IP66與IP67三個應用場景了。從三者的定義來說，可以分兩個大的應用場景，即淋水應用使用IP65與IP66，間隙式水浸場所應用IP67即可。

　　由于IP65與IP66的防水方式太過于靠近，有時候以致于我們的照明設計師、工程公司的采購，甚至于燈具生產商都不知如何來區分二者的應用區別?；蛘邽榱朔奖?，統統定義IP66等級了事，這種方式是不科學的。鑒于國標對IP防水等級的定義與測試，下面我們從應用場景來對防水等級進行歸類分別做個闡釋說明。

IP65的應用場景：

全戶外照明方向朝下，傾斜角不超過15°的獨立燈具應用，選用IP65即可，當然這里要求IP65燈具不要在頂面仰角15°內有存在結構組合面，如果存在，則要求IP66等級。路燈、探照燈、投光燈等即可認定為這種應用場景，這些燈具往往功率偏大，做IP65等級更有利于燈具的導熱散熱。

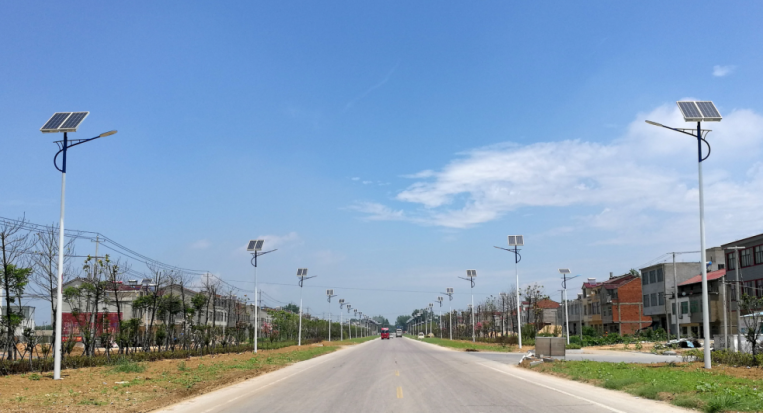

朗越能源太陽能路燈（IP65）



IP66的應用場景：

全戶外照明方向朝上，或傾斜角超過15°的獨立燈具或單面二次接觸應用場景，則須采用IP66防水等級燈具。建筑、橋梁與樹木等投光或透光，建筑立面表貼洗墻燈、線條燈或點光源等大多數景觀照明應用可歸于此類。

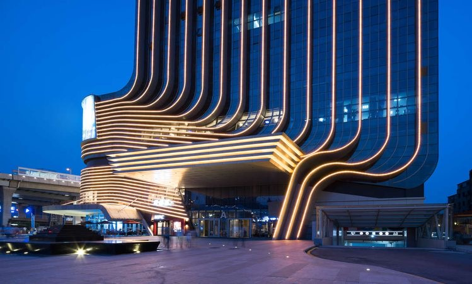

建筑用線條燈（單面表貼IP66，內嵌IP67）



IP67的應用場景：

全戶外1米以下間隙式水浸地面建筑與水岸，內嵌建筑立面等應用場所推薦使用IP67防水等級燈具。如地面花壇、步道、階梯，水岸洗墻、投光與欄桿，內嵌建筑的線條燈與點光源等，即可歸類于此。特殊超1米間隙式水浸的地面建筑則要協商IP68防水等級燈具。在選用IP67或IP68等級燈具時，一定要特別注意燈具的導熱散熱性能，往往是防水等級很容易做到，而燈具導熱散熱才是考驗廠家的制造水平的。

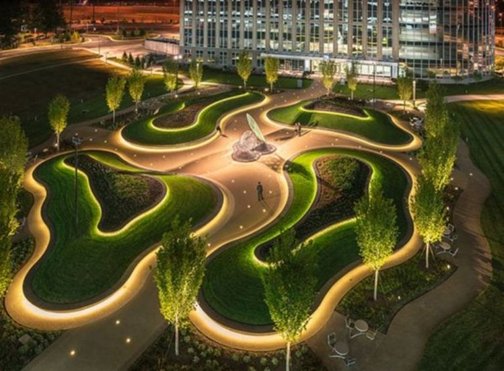

地面建筑（IP67或IP68應用）



綜上所述，使用者根據應用場景來區分防水等級要求，可以很輕松的找到自己對應IP6X等級產品；生產廠家也可以按應用場景來提供對應IP等級燈具，根據自己確立的市場方向來定義產品防水等級定位。無論是需求者還是供應者，選對產品，用對地方才是最重要的，千萬別盲信數據等級，也別認為貴的就是好的，要是對的才是真的。更多行業知識，朗越能源邀您一起分享，一起學習，一起成長！



*注明：本文部分文字及圖片內容來源于中國照明網。本文純屬經驗技術分享，不作為學術依據
